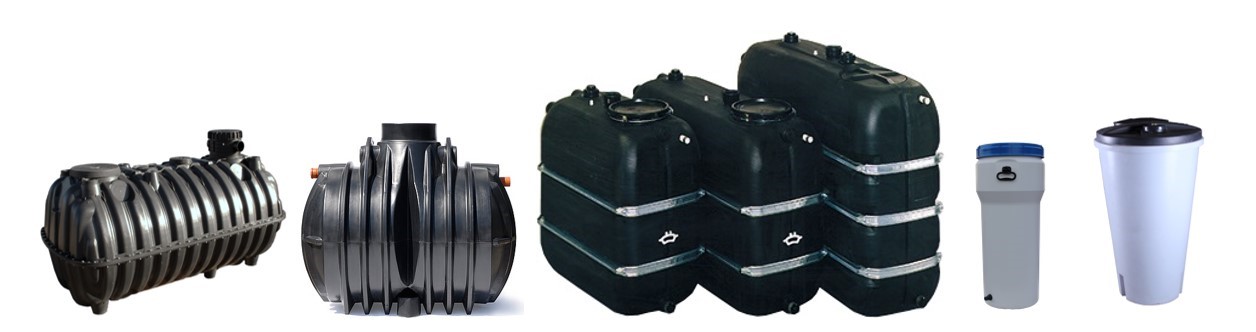

Tanques - Armazenamento de água
Os tanques de armazenamento são necessários para a maioria dos sistemas de água e apresentam uma ampla variedade de aplicações como:
Tanque subterrâneo de plástico de duas partes
O tanque de plástico de duas partes, com capacidade de 2.000 litros, oferece uma ampla gama de aplicações, quer para captação de águas pluviais bem como para infiltração ou atenuação de águas pluviais.
Este tanque de água da chuva de duas peças é feito de plástico de polipropileno reciclado e ecológico. O tanque possui três aberturas de escoamento em DN200, DN300 e DN400. As aberturas que não são necessárias são fechadas com as tampas incluídas na entrega. Além disso, o tanque possui superfícies de conexão laterais para conexões de tubulação em DN100.

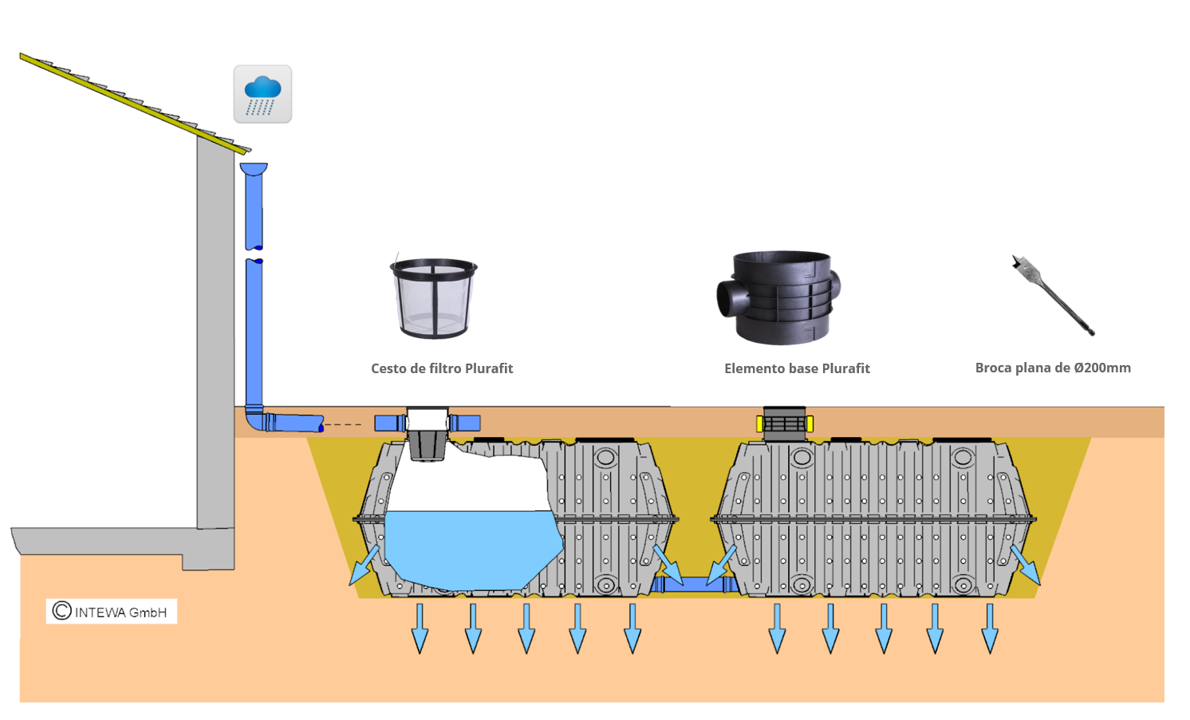

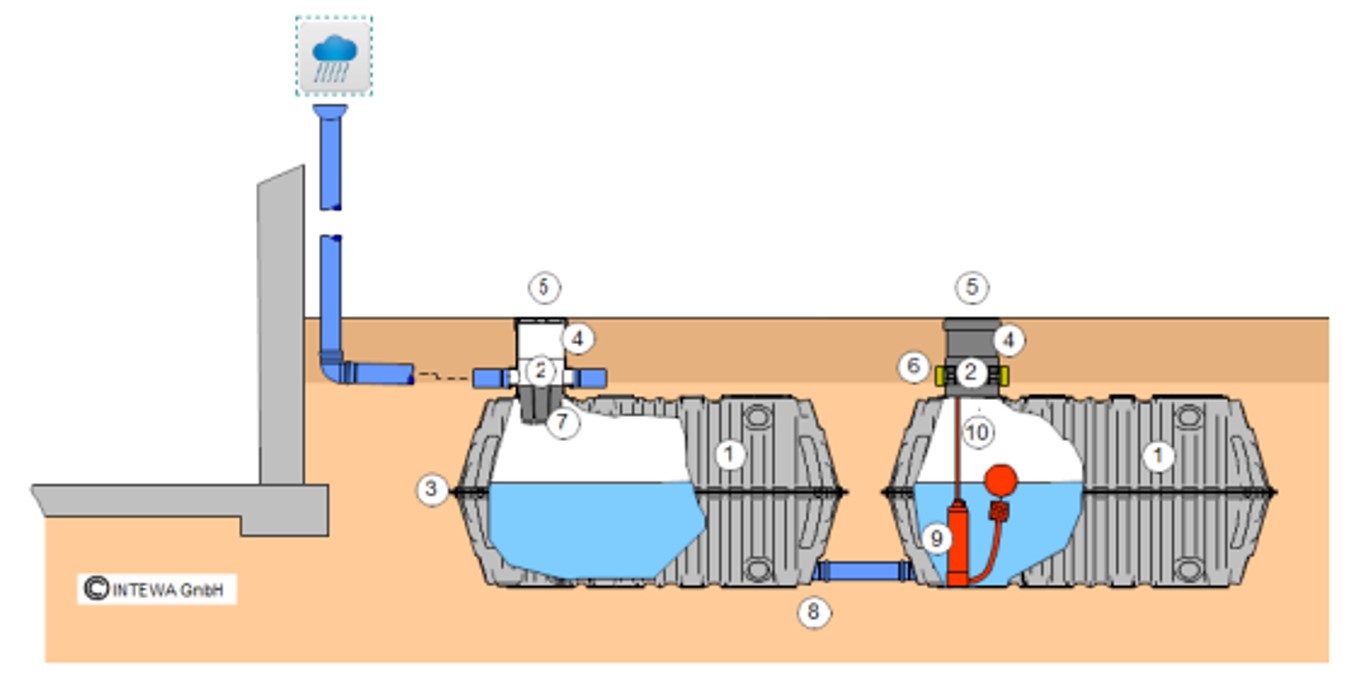

Para a aplicação de captação de água de chuva, as duas metades do tanque são aparafusadas e seladas com um adesivo específico - ET-2000-2-SKit. Em casos para aplicação em infiltração de água da chuva, as metades do tanque são apenas aparafusadas sem serem seladas.
Caraterísticas:

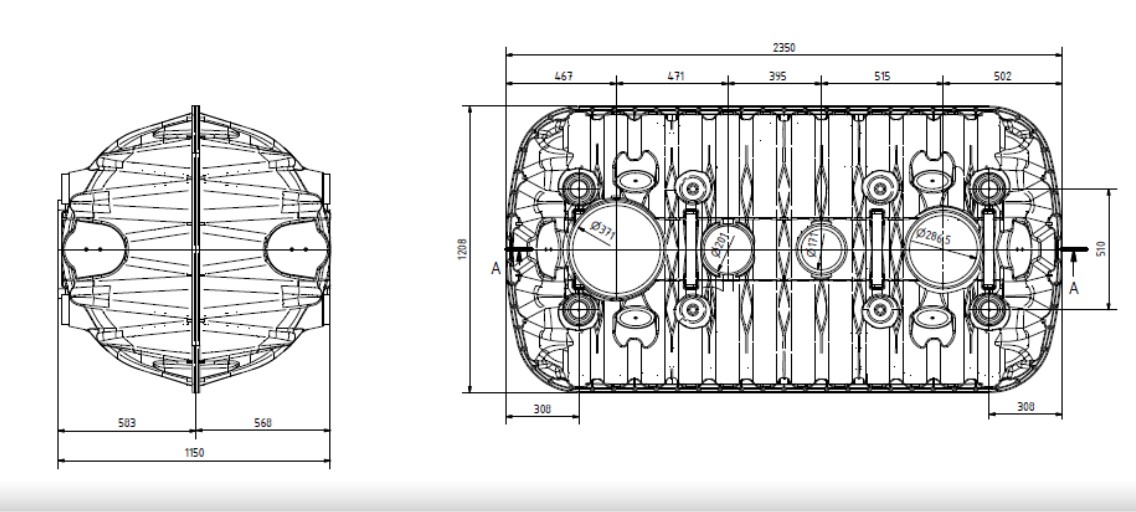

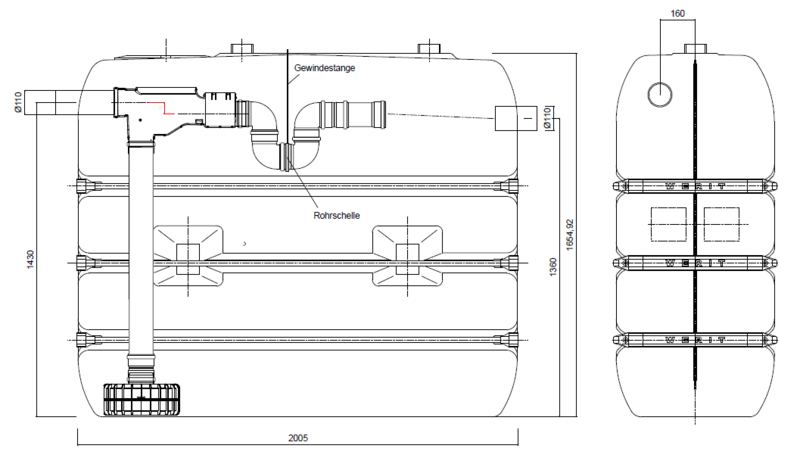

Desenhos técnicos do tanque:

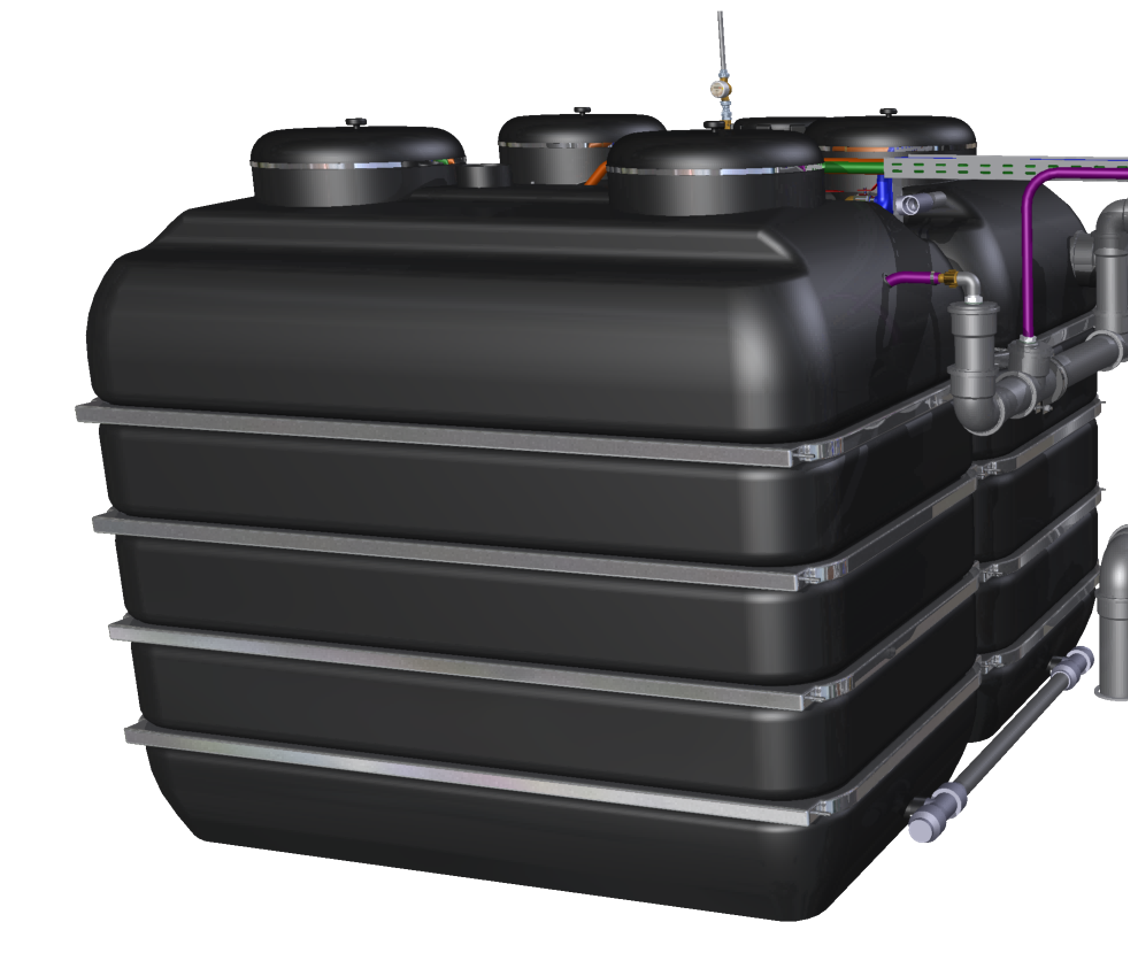

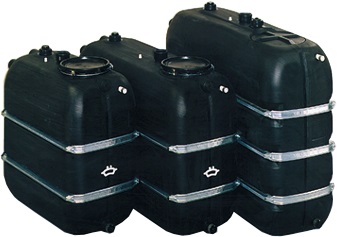

Série de tanques de plástico para interior

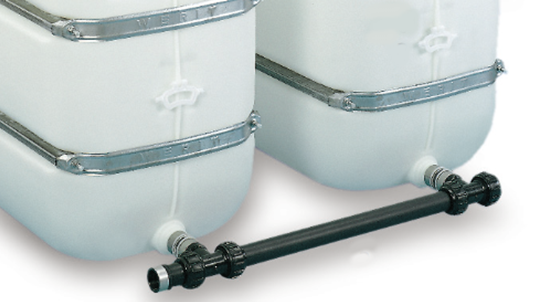

A série de tanques internos INTEWA é especialmente projetada para armazenamento de água acima do solo. Os tanques são instalados dentro de edifícios ou, se não houver perigo de geada, fora de edifícios. Estes podem ser usados como tanques de armazenamento de água da chuva, tanques de armazenamento de água cinzenta, tanques de armazenamento de água limpa, tanques de armazenamento de água potável ou tanques de armazenamento de retenção. Devido à sua forma cúbica, estes podem ser instalados em pouco espaço. Com um sistema de acoplamento de alta qualidade, pode-se interligar qualquer número de tanques de armazenamento.
O design do tanque apresenta um reforço de aço galvanizado torna-os extremamente estáveis e também económicos. A cor preta do tanque impede a penetração de luz e, portanto, a formação de algas.
Ficha técnica:
INT-1100 | INT-1650 | INT-2000 | INT-3000 | INT-5000 | |
Volume [l] | 1100 | 1650 | 2000 | 3000 | 5000 |
Comprimento [mm] | 1400 | 2000 | 2050 | 2330 | 2390 |
Largura [mm] | 730 | 730 | 730 | 850 | 1350 |
Altura [mm] | 1380 | 1380 | 1670 | 1980 | 1980 |
Peso [kg] | 62 | 88 | 132 | 210 | 240 |
Material | PE, preto | PE, preto | PE, preto | PE, preto | PE, preto |
Abertura de inspeção [mm] | ∅ 400/500 | ∅ 400/500 | ∅ 400/500 | ∅ 400/500/600 | ∅ 400/500/600 |
Acoplamento [mm] | 75/90/125/200 | 75/90/125/200 | 75/90/125/200 | 75/90/125/200 | 75/90/125/200 |
Entrada/ saída | DN100-200 | DN100-200 | DN100-200 | DN100-200 | DN100-200 |

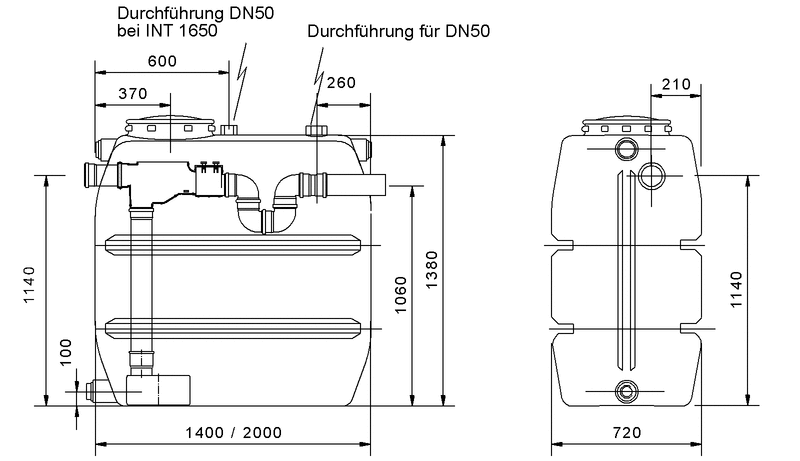

Desenhos técnicos do tanque com capacidade para 1.100/1.650 L:

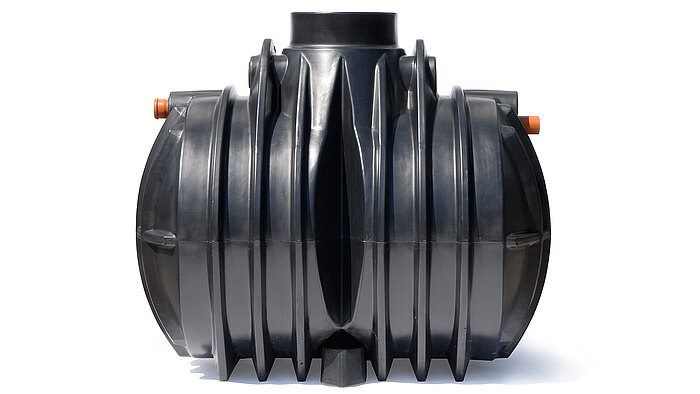

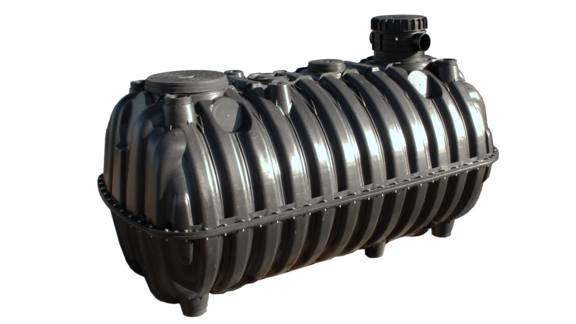

Série de tanques subterrâneos de plástico
Estes tanques de armazenamento de plástico robusto são adequados para várias aplicações e estão disponíveis em volumes de 3300l / 5000l / 7000l. Devido ao seu baixo peso, ao transporte e à instalação associados ao não uso de equipamentos pesados, oferecem uma alternativa às cisternas de betão INTEWA. Face ao processo de fabrico da sinterização rotacional, estes tanques são resistentes à pressão e ao impacto, bem como resistentes a muitos produtos químicos.
Caraterísticas:
Ficha técnica:
ET-3300-M/ B | ET-5000-M/ B | ET-7000-M/ B | |
Volume [l] | 3300 | 5000 | 7000 |
Comprimento [mm] | 2460 | 2458 | 2930 |
Largura [mm] | 1400 | 1710 | 1980 |
Altura sem segmento do telescópio [mm] | 1805 | 1810 | 2375 |
Altura da superfície do tanque [mm] | 1450 | 1710 | 2175 |
Peso [kg] | 118 | 195 | 228 |
Material | PE, preto | PE, preto | PE, preto |
Profundidade de entrada [mm] |
1125 | 1505 | 2065 |
Profundidade de saída [mm] | 11400 | 1420 | 2040 |
Máx. cobertura de solo na superfície do tanque [mm] | 809 | 979 | 1215 |
Classe de carga pesada | Classe A 15 = caminhável | Classe A 15 = caminhável |
Carga de roda de 600 kg com cúpula do telescópio correspondente ET-TD-BF |

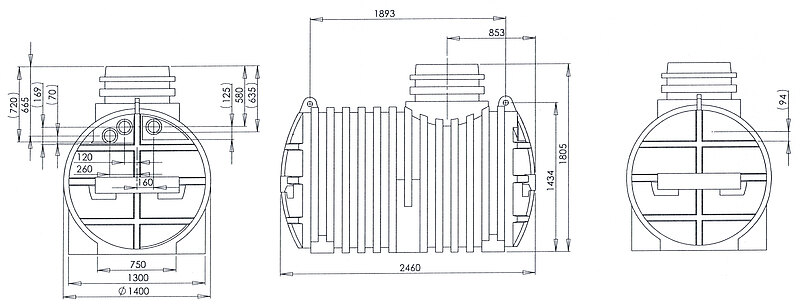

Desenhos técnicos do tanque ET-3300-B BASE:
Tanque de armazenamento em polímero reforçado com fibra de vidro - PRFV
Os tanques de armazenamento em plástico reforçado com fibra de vidro são ideais para o armazenamento de água da chuva e água para incêndio. Todos os tanques são produzidos de acordo com as certificações BS 4994 e BS EN 976 e pela norma BS EN ISO 9001:2000.
Caraterísticas:
Aplicações do tanque de armazenamento em PRFV:
Ficha técnica:
015-1,8 | 020-1,8 | 020-2,5 |
030-1,8 |
030-2,5 | 040-2,5 | 050-2,5 | 060-2,5 | 070-2,5 | 084-2,5 | 100-3 | 120-3 | 150-3 |
200-4 |
250-4 | |
Volume [m³] | 15 | 22 | 20 | 30 | 30 | 40 | 50 | 60 | 70 | 84 | 100 | 120 | 150 | 200 | 250 |
Comprimento [m] | 6,2 | 8,95 | 4,53 | 12,1 | 6,56 | 8,60 | 10,64 | 12,67 | 14,71 | 17,48 | 14,67 | 17,48 | 21,72 | 16,6 | 20,58 |
Diâmetro exterior [m] | 1,9 | 1,9 | 2,6 | 1,9 | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 | 3,15 | 3,15 | 3,15 | 4,15 | 4,15 |
Diâmetro interno [m] | 1,8 | 1,8 | 2,5 | 1,8 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 4 | 4 |
Peso [kg] | 500 | 750 | 880 | 1000 | 1150 | 1440 | 1720 | 2000 | 2300 | 2700 | 3300 | 3850 | 4750 | 6850 | 8200 |
Cobertura do solo caminhável [cm] | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Cobertura do solo SLW30 [cm] | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 100 | 100 | 100 | 100 | 100 |
Cobertura máxima do solo [cm] | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
Nota: Tolerâncias possíveis aprox. 0,5 cm, ou aprox. 5°, sujeitas a alterações técnicas.

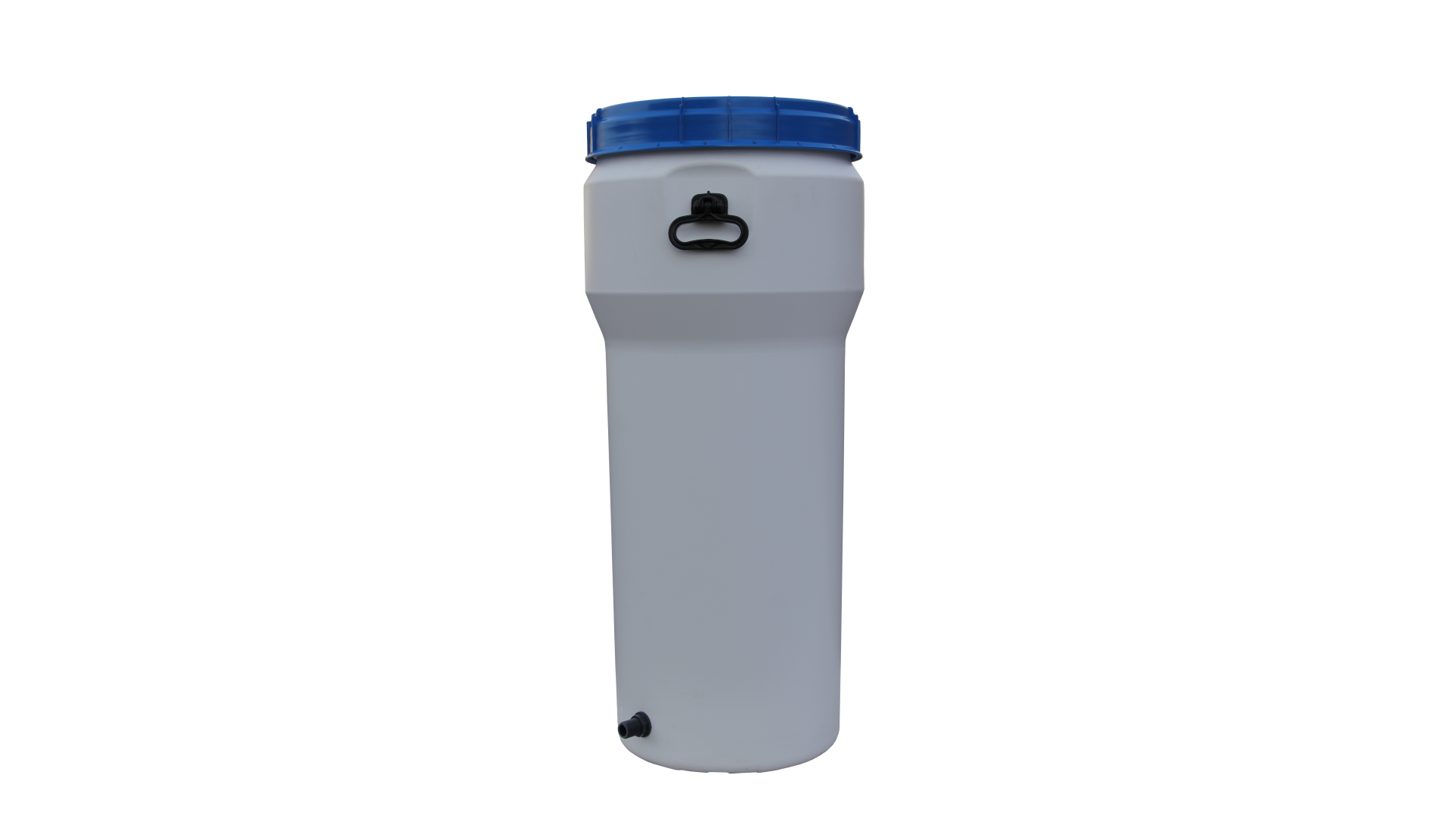

Tanque 115 L
O tanque de 115 L é pré-montado com entrada de sucção, interruptores flutuantes e serve como armazenamento para a água tratada, proveniente da reciclagem das águas cinzentas da tecnologia Aqualoop.
Ficha técnica:

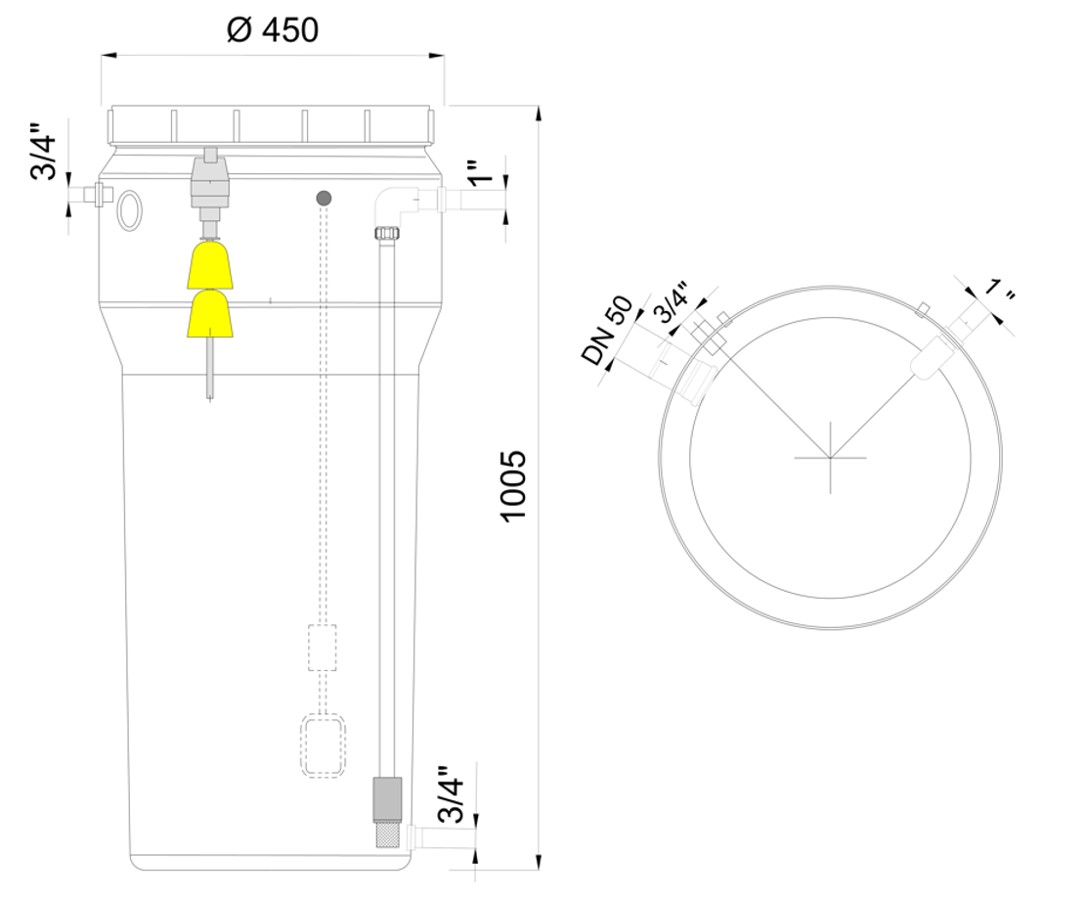

Desenho técnico do tanque de 115 L:
Aplicação do tanque de 115 L no sistema de tratamento de água Aqualoop:
Legenda:

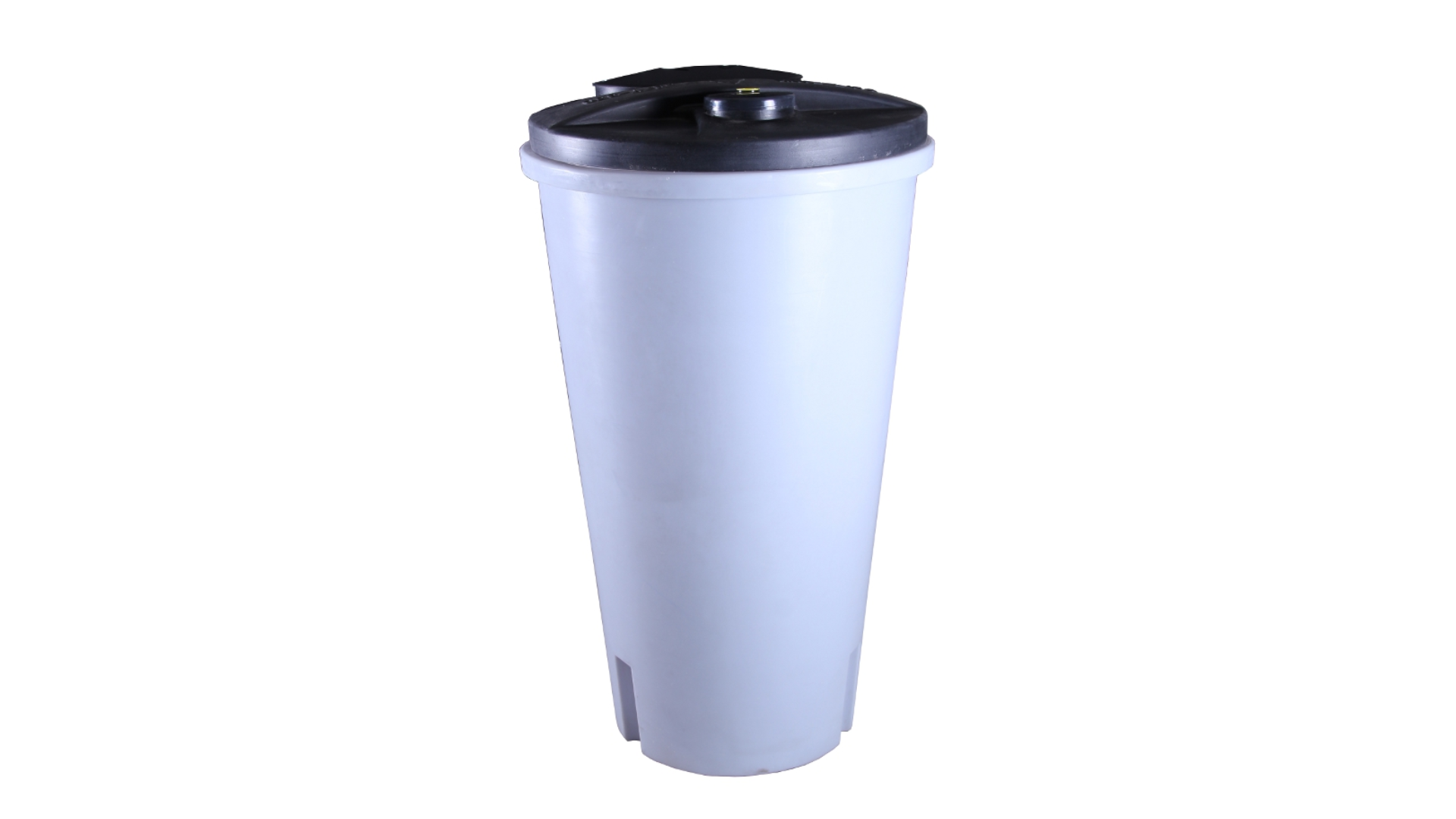

Tanque 350 L
O tanque de 350 L é pré-montado com entrada de sucção, interruptores flutuantes e conexões e serve como armazenamento para a água tratada, ou seja, proveniente da reciclagem de águas cinzentas da tecnologia Aqualoop.
Ficha técnica:

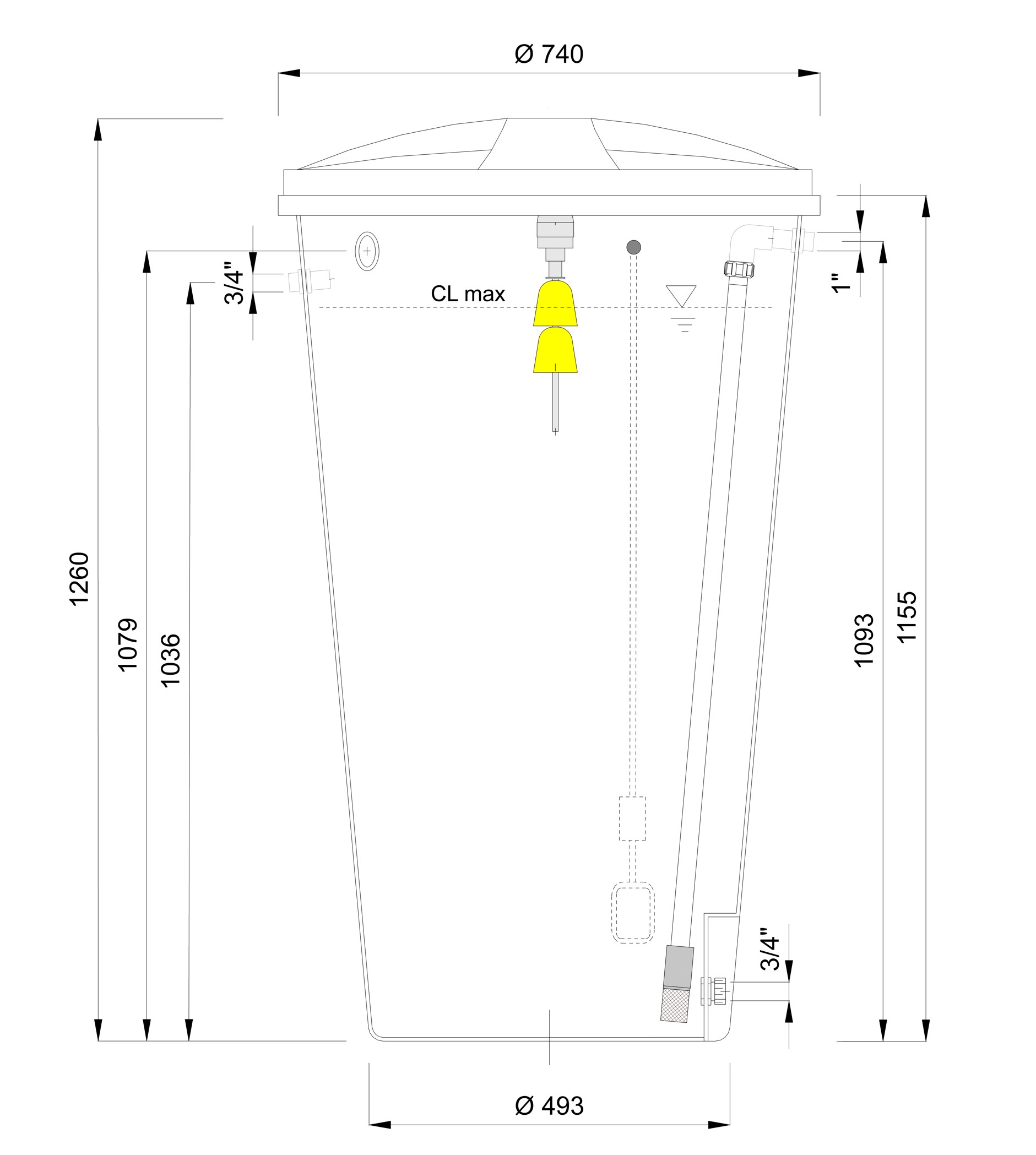

Desenho técnico do tanque de 350 L:
Aplicação do tanque de 350 L no sistema de tratamento de água Aqualoop:

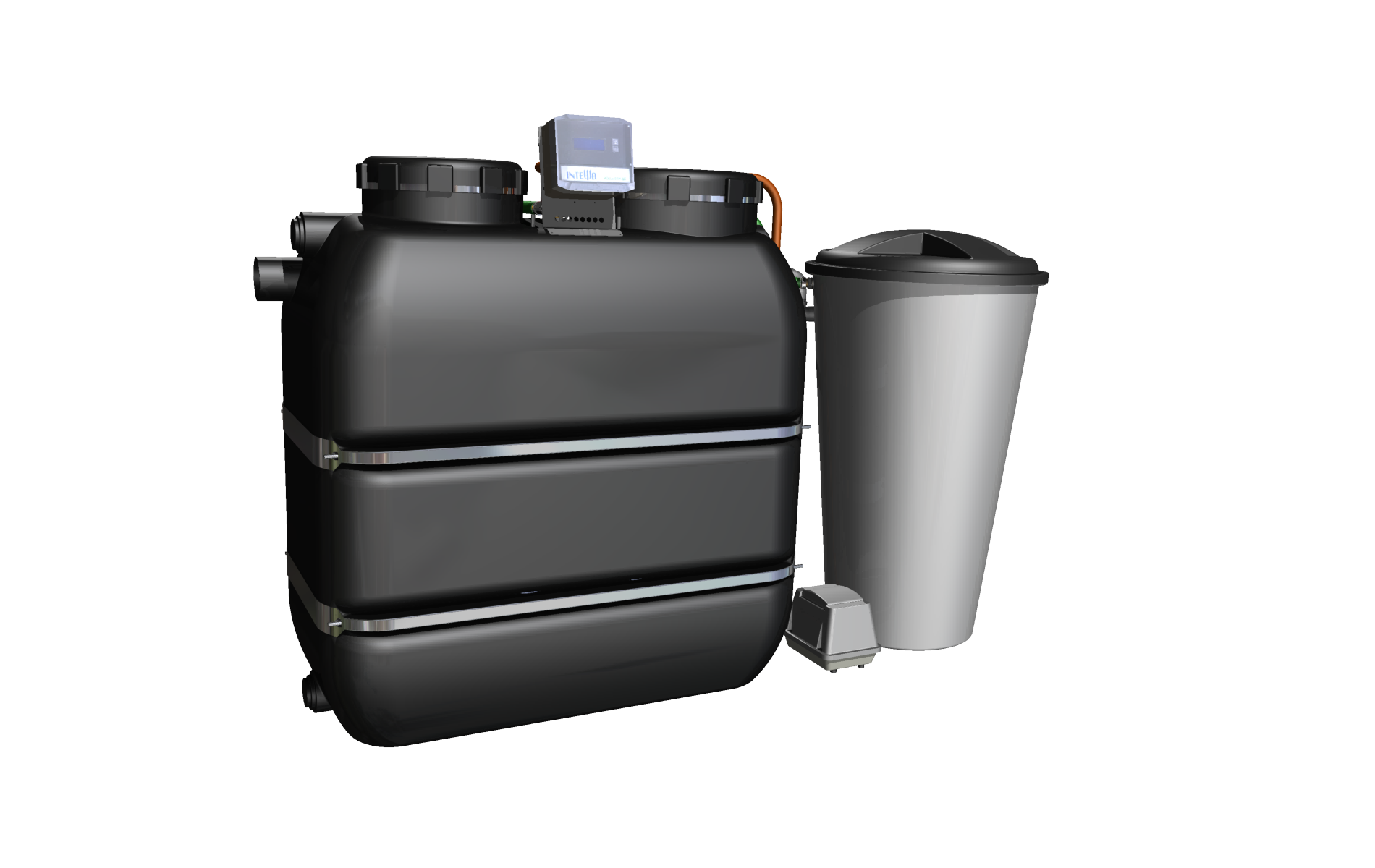

Exemplo da tecnologia Aqualoop no tratamento de água cinzenta de 300 L/dia
Legenda:
Tanque de armazenamento em betão
As cisternas em betão, de uma só peça, devido ao seu peso, podem ser colocadas diretamente no local da escavação. Como são elementos de elevado peso, de forma a se otimizar o trabalho, as cisternas são entregues a partir de diversas fábricas, escolhendo-se a mais próxima do local do projeto e também o percurso mais curto da obra.
As cisternas da Intewa são adequadas para uso como tanques de armazenamento de água da chuva, cisternas de retenção, tanques de armazenamento de água cinzenta, eixos de sedimentação ou filtro, eixos de aceleração ou também para armazenamento de água de incêndio.
Todos os tanques são monolíticos, no seu design base, ou seja, feitos de uma só peça e, portanto, também permanentemente estanques. Podem ser adaptados modularmente.
As cisternas de concreto são à prova de flutuabilidade com uma estrutura adequada e, dependendo do projeto e da cobertura, podem suportar cargas de até SLW60.
Características:
As cisternas de betão da Intewa podem ser pré-montadas com os equipamentos necessários ao projeto como filtro Purain, interruptores de flutuação, sensores, etc., de modo a facilitar e otimizar o processo no local da obra.
Ficha técnica:
